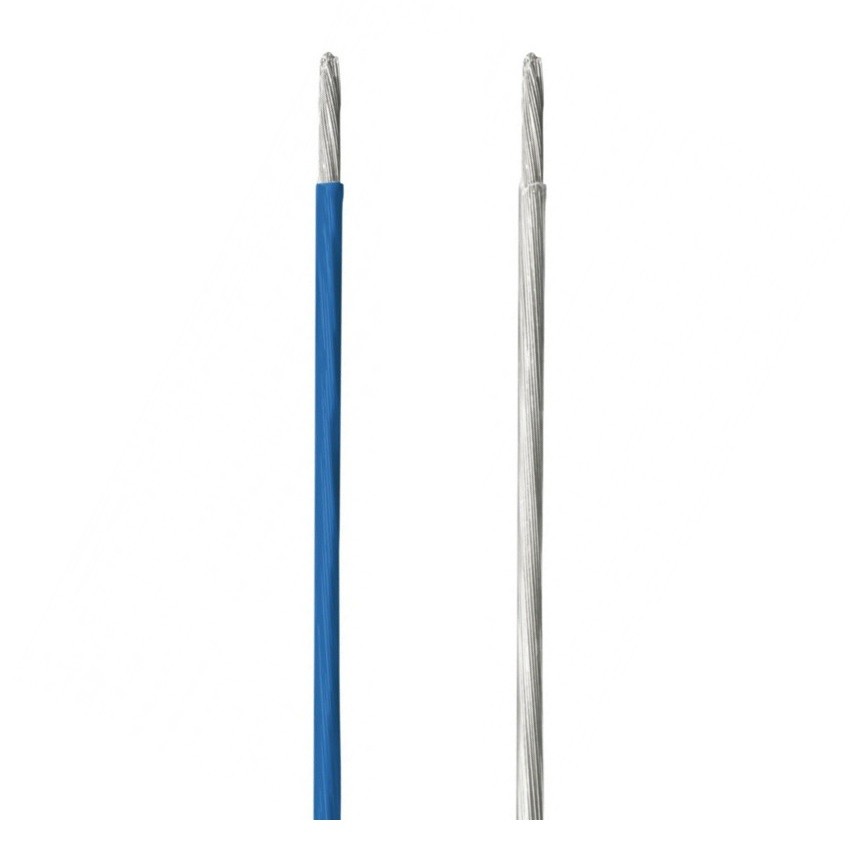

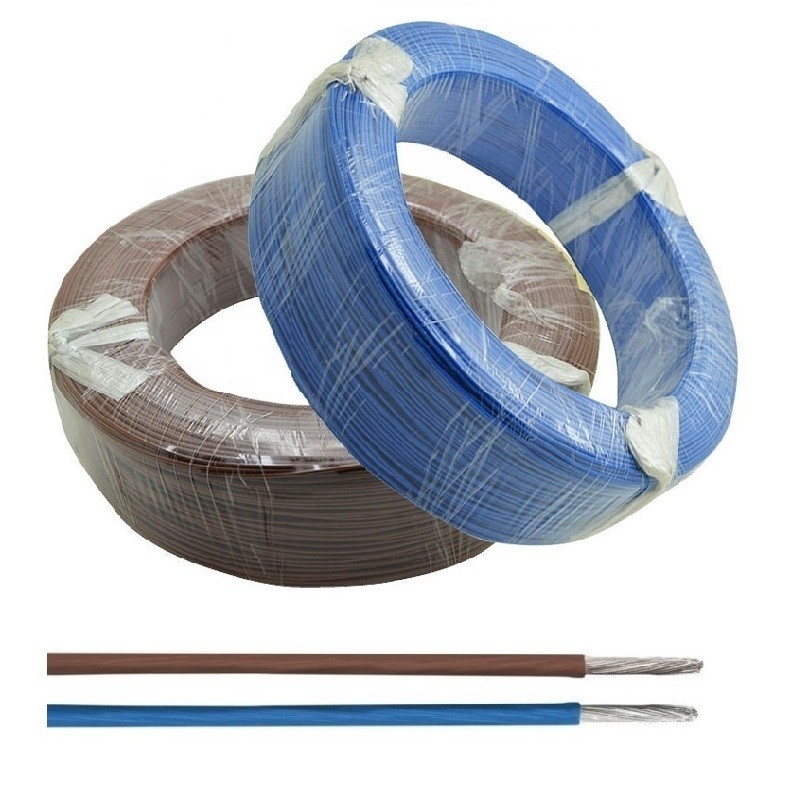

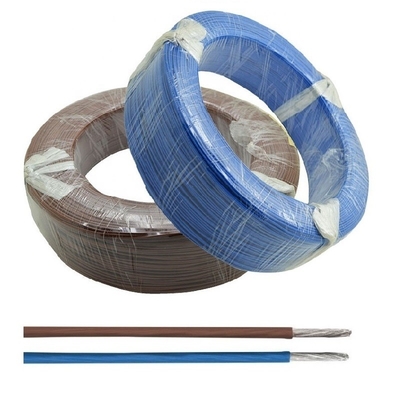

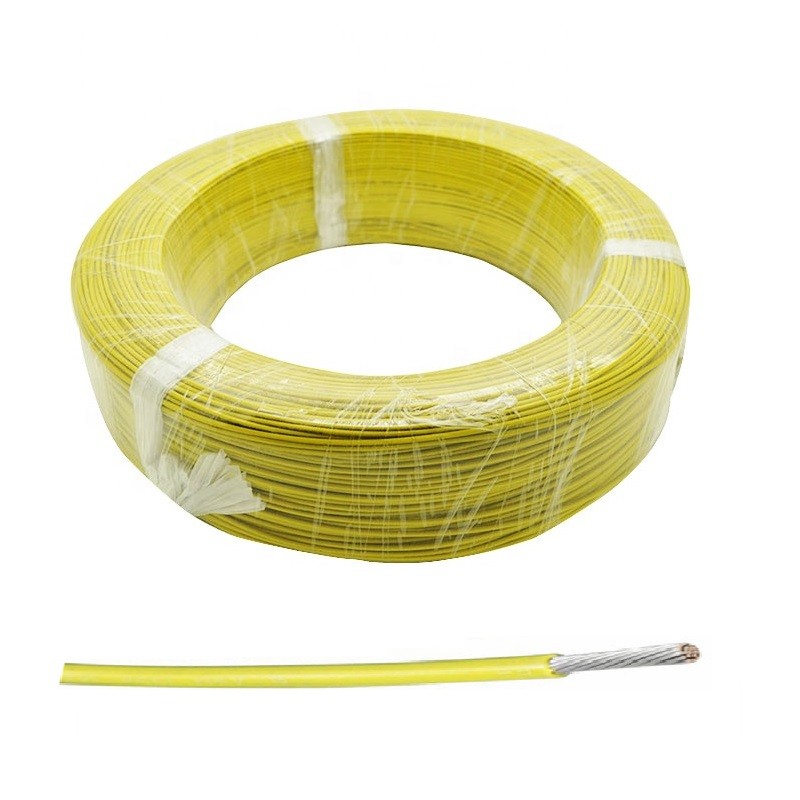

ETFE İzoleli Yüksek Sıcaklık Teli Kalay Kaplı Bakır Tel
ETFE teli hakkında
ETFE, etilen tetrafloroetilen kopolimeridir, ETFE yalıtımlı teller ve kablolar mükemmel malzeme tokluğu, elektriksel özellikler ve ısıya, aleve ve kimyasal radyasyona karşı iyi direnç gösterir.
Başvuru
1. Havacılık Kablolama
2. Havacılık ve Uzay Kablolama
3. Nükleer Kablolar
4. Elektronik Kablolama
5. Tıbbi Kablolama
6. Cihaz Kablolaması
Özellikleri
1. Nominal Voltaj: 600V
2. Sıcaklık Aralığı: -65ºC ila 150ºC
3. İletken: Kalaylı bakır
4. İzolatör: ETFE İzoleli
5. ODTolerans :±0.10mm
6. Renk: siyah-kahverengi-kırmızı-turuncu-sarı-yeşil-mavi-mor-gri-beyaz-yeşil/yellow.ect
| Tel ölçer | Bölüm alanı (mm2) |
İletken yapımı parça/çap (mm) |
Yalıtım kalınlığı (mm) |
Referans OD (mm) |
Maks.20'de iletken direnci℃ (Ω/Km) |
| 28 awg | 0.08mm2 | 7/0.12 | 0.15 | 0.66 | 239 |
| 26 awg | 0.14mm2 | 7/0.16 | 0.15 | 0.78 | 239 |
| 24 saat | 0,2 mm2 | 7/0.2 | 0.15 | 0.9 | 150 |
| 22 awg | 0,4/0,3 mm2 | 19/0.16 | 0.15 | 1.1 | 94.2 |
| 20 awg | 0,6/0,5 mm2 | 19/0.2 | 0.15 | 1.3 | 32.4 |
| 18 awg | 1mm2 | 19/0.26 | 0,2 | 1.7 | 20.4 |
| 16 awg | 1.2mm2 | 19/0.28 | 0,2 | 1.8 | 16.6 |
| 14 awg | 2mm2 | 19/0.36 | 0.33 | 2.46 | 10 |
| 12 awg | 3mm2 | 37/0.32 | 0.33 | 2.9 | 6.63 |
| 10 awg | 5mm2 | 37/0.4 | 0.33 | 3.46 | 4.13 |
Not: Şartname ve çekirdek no.yukarıdaki düzenlemelerle sınırlı değildir, özelleştirilebilirler.
