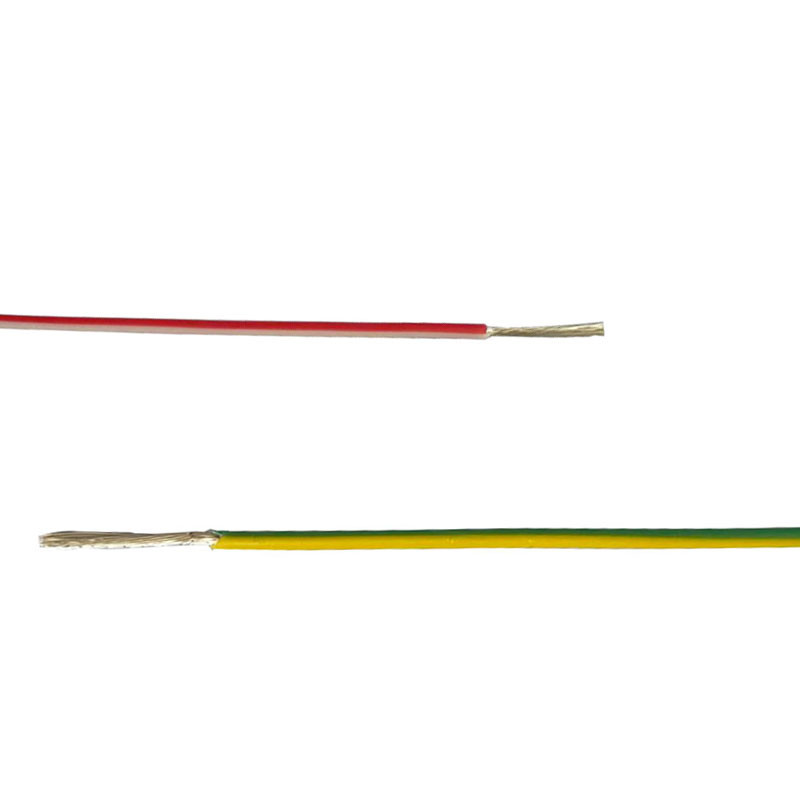

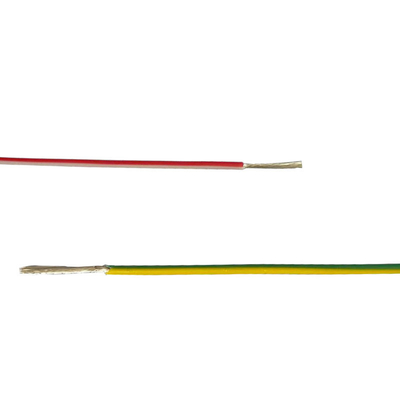

Çok Telli Gümüş Kaplama Bakır Yüksek Sıcaklığa Dayanıklı FEP İzoleli Tel
FEP teli mükemmel korozyon direncine, yağ direncine, güçlü asit direncine, güçlü alkali direncine, güçlü oksitleyiciye vb. sahiptir. Mükemmel elektriksel yalıtım performansı, yüksek voltaj direnci, yüksek frekans kaybı, nem emme yok, yalıtım direnci;Mükemmel yangın direnci, yaşlanma direnci, uzun servis ömrü.
Özellikleri:
1. Anma gerilimi: AC600V veya daha düşük
2. Çalışma sıcaklığı: -65Derece~ +200Derece
3. İletken Tipi: Örgülü veya Katı
4. İletken Malzemeleri:Gümüşveya Kalaylı BakırOrkestra şefi
5. Yalıtımlı Malzemeler: FEP Yalıtımı
6. Tel Ölçüsü: 10AWG, 12AWG, 16AWG, 18AWG,22AWG, 24AWG, 26AWG, 28AWG ...
7. Mevcut Renkler:Beyaz, Açık,Siyah, Gri, Sarı, Mavi, Menekşe, Kırmızı, Mavi, Yeşil...
Tip |
FEP yalıtımı Gümüş kaplama bakır iletken kurşun tel |
FEP yalıtımı Kalaylı bakır iletken kurşun tel |
FEP izolasyonu Kalaylı veya gümüş kaplı bakır iletken koruyucu kurşun tel |
FEP yalıtımı Kalaylı veya gümüş kaplı çok telli bakır bükümlü kurşun tel |
FEP yalıtımı Kalaylı veya gümüş kaplı çok telli bakır bükümlü blendajlı kurşun tel |
Tel ölçer (AWG) |
Bölüm alanı (mm2) |
İletken yapımı parça/çap (mm) |
Yalıtım kalınlığı (mm) |
Dış çap (mm) |
Maks.20'de iletken direnci℃ (Ω/Km) |
ambalaj uzunluğu (m) |
10awg | 5mm2 | 37x0.43mm | 0.33mm | 3.67 | 3.546 | 305 |
12awg | 3mm2 | 19x0.49mm | 0.33mm | 3.11 | 5.64 | 305 |
14awg | 2mm2 | 19x0.37mm | 0.33mm | 2.51 | 8.96 | 305 |
16awg | 1.2mm2 | 19x0.3mm | 0.33mm | 2.16 | 14.6 | 305 |
17awg | 19x0.26mm | 0.33mm | 1.96 | 18.3 | 305 | |
18awg | 1mm2 | 19x0.23mm | 0.33mm | 1.81 | 23.2 | 305 |
20awg | 0,5 mm2 | 19x0.2mm | 0.33mm | 1.61 | 36,7 | 305 |
1x0.8mm | 0.33mm | 1.46 | 35.2 | 305 | ||
22awg | 0,3 mm2 | 19x0.16mm | 0.33mm | 1.46 | 59.4 | 610 |
1x0.65mm | 0.33mm | 1.31 | 56.4 | 610 | ||
24awg | 0,2 mm2 | 7x0.2mm | 0.33mm | 1.26 | 94.2 | 610 |
1x0.5mm | 0.33mm | 1.16 | 89.3 | 610 | ||
26awg | 0.12mm2 | 7x0.16mm | 0.33mm | 1.14 | 150 | 610 |
1x0.4mm | 0.33mm | 1.06 | 143 | 610 | ||
28awg | 0.08mm2 | 7x0.12mm | 0.33mm | 1.02 | 239 | 610 |
1x0.32mm | 0.33mm | 0.98 | 227 | 610 | ||
30awg | 0.06 mm2 | 7x0.1mm | 0.33mm | 0.96 | 381 | 610 |
1x0.254mm | 0.33mm | 0.914 | 361 | 610 | ||
32awg | 0.035mm2 | 7x0.08mm | 0,41 mm | 1.06 | 664.8 | 610 |
1x0.2mm | 0,41 mm | 1.02 | 588.3 | 610 |
Not: Şartname ve çekirdek no.yukarıdaki düzenlemelerle sınırlı değildir, özelleştirilebilirler.
