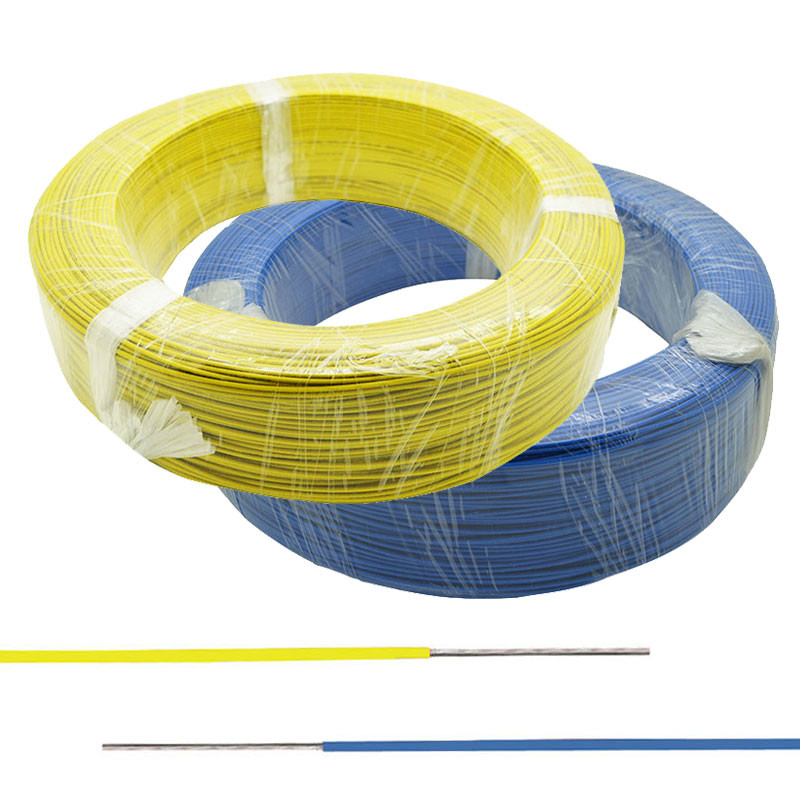

Tek Çekirdekli Gümüş Bakır PFA İzoleli Yüksek Sıcaklık Özel Tel
PFA teli hakkında
1. Yüksek ve düşük sıcaklık direnci: PFA teli uzun süreli çalışma sıcaklığı aralığı -80-+250℃'dir, yalıtım özelliklerini etkilemez.
Düşük sıcaklıkta esnekliktir.
Kısa sürede 300 ℃'ye ulaşabilen yüksek sıcaklıkta, yanmaz özellikte
2. Mükemmel korozyon direnci: PFA, herhangi bir solventte neredeyse çözünmez
3. Hava koşullarına karşı mükemmel direnç: PFA nemi emmez ve yanmaz, oksijene ve ultraviyole ışığa karşı son derece kararlıdır.
Uygulamalar:
1. Elektronik cihazlar, bilgi cihazları vb. için dahili kablolama.
2. Askeri Sanayi
3. Petrol ve Gaz Endüstrisi
4. Havacılık ve Uzay Sanayii
Koşul Kullanımı
1. Anma gerilimi:250V ve 600V
2.Maks.tel çekirdeğin çalışma sıcaklığı: 200 Derece ve 250 Derece
3. Ortam sıcaklığında -65 Dereceden az olmayan koşullar hala sargıyı korur
4. Yalıtım direnci 1x103MΩ'den az değil
5. Kablo bağıl nemi: %95±3.
6. Test Voltajı: (AC 50Hz altında) 2000V/5dk
Şartname:
Yalıtım: PFA
Orkestra şefi: GümüşKaplama Örgülü Bakır
Çekirdek Sayısı: Tek Çekirdek
Mevcut Renkler: Kırmızı, Siyah, Beyaz, Sarı, Kahverengi, Mor,Yeşil,Mavi ve benzeri...
| ttür | İsim | ||||
| AFK-250 | PFA yalıtımlı gümüş kaplama bakır high temperature tel | ||||
| AFKP-250 | PFAyalıtımlıgümüş kaplama bakır korumalı high temperature tel | ||||
| Bölüm alanı (mm2) |
Tel ölçer AWG |
İletken yapımı parça/çap (mm) |
Yalıtım kalınlığı (mm) |
OD (mm) |
Maks.20'de iletken direnci℃ (Ω/Km) |
| 0,05 mm2 | 30AWG | 7/0.1 mm | 0,2 mm | 0,7 mm | 376.2 |
| 0,2 mm2 | 24AWG | 7/0.2 mm | 0.30 | 1,2 mm | 83,5 |
| 0.35mm2 | 22AWG | 19/0.16 mm | 0.35mm | 1.4mm | 49.5 |
| 0,5 mm2 | 20AWG | 19/0.18 mm | 0.35mm | 1,6 mm | 36,7 |
| 1mm2 | 18AWG | 19/0.26 mm | 0.35mm | 2 mm | 19 |
| 1,2 mm2 | 16AWG | 19/0.28 mm | 0.35mm | 2,1 mm | 15.3 |
| 2mm2 | 14AWG | 19/0.37mm | 0,4 mm | 2.65 mm | 9.45 |
| 8mm2 | 8AWG | 133/0.28 mm | 0,5 mm | 5,2 mm | 2.16 |
| 20mm2 | 4AWG | 133/0.45 mm | 0,6 mm | 8.0mm | 0.886 |
