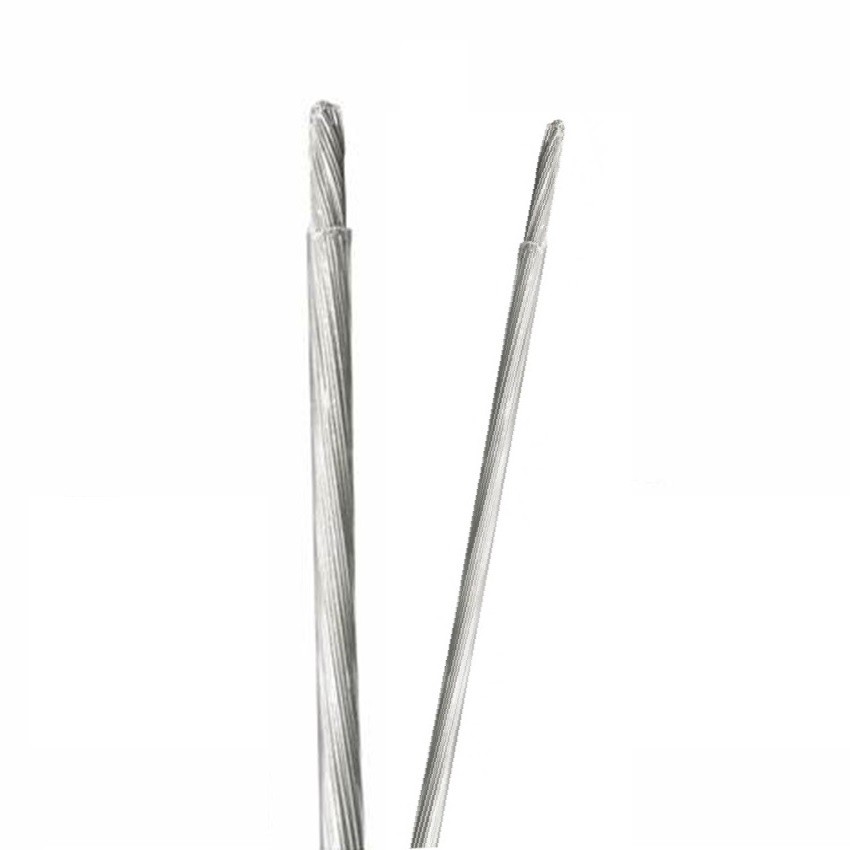

Şeffaf Etfe İzoleli Bakır Tel,18 Gague high temperature Kaplı Tel
ETFE high temperature Tel Hakkında
1. Mükemmel alev geciktirici, yaşlanma direnci, uzun servis ömrü
2. Mükemmel elektriksel yalıtım performansı, yüksek voltaj direnci, düşük yüksek frekans kaybı, nem emme yok, yüksek yalıtım direnci.
3. Mükemmel korozyon direnci, herhangi bir organik çözücüde neredeyse çözünmez, yağ direnci, güçlü asit, güçlü alkali, güçlü oksidan.
Başvuru
Etfe high temperature teli her türlü uçak, uzay aracı, zırhlı araç, gemi veya cihaz veya elektronik ekipmanların iç kablolamasında kullanılabilir.
Özellikleri
1. Yalıtım: ETFE yalıtımlı
2. İletken: Kalaylı bakır tel (Katı veya Örgülü)
3. Çalışma sıcaklığı: -65~+150 derece
4. Anma gerilimi: AC 600V veya altı
5. Yalıtım direnci (20 ℃): 100 m Ω'dan az değil.Km
6. Voltaj testi (AC) : izolasyon kablosu 2200V/1dk, ekranlama kablosu 1500V/30S arıza yok
7. Renk: kırmızı, sarı, mavi, beyaz, siyah, şeffaf, kahverengi, yeşil, sarı ve yeşil
| Tel ölçer | Bölüm alanı (mm2) |
İletken yapımı parça/çap (mm) |
Yalıtım kalınlığı (mm) |
Referans OD (mm) |
Maks.20'de iletken direnci℃ (Ω/Km) |
| 28awg | 0.08mm2 | 7/0.12 | 0.15 | 0.66 | 239 |
| 26awg | 0.14mm2 | 7/0.16 | 0.15 | 0.78 | 239 |
| 24awg | 0,2 mm2 | 7/0.2 | 0.15 | 0.9 | 150 |
| 22awg | 0,4/0,3 mm2 | 19/0.16 | 0.15 | 1.1 | 94.2 |
| 20awg | 0,6/0,5 mm2 | 19/0.2 | 0.15 | 1.3 | 32.4 |
| 18awg | 1mm2 | 19/0.26 | 0,2 | 1.7 | 20.4 |
| 16awg | 1,2 mm2 | 19/0.28 | 0,2 | 1.8 | 16.6 |
| 14awg | 2mm2 | 19/0.36 | 0.33 | 2.46 | 10 |
| 12awg | 3mm2 | 37/0.32 | 0.33 | 2.9 | 6.63 |
| 10awg | 5mm2 | 37/0.4 | 0.33 | 3.46 | 4.13 |
