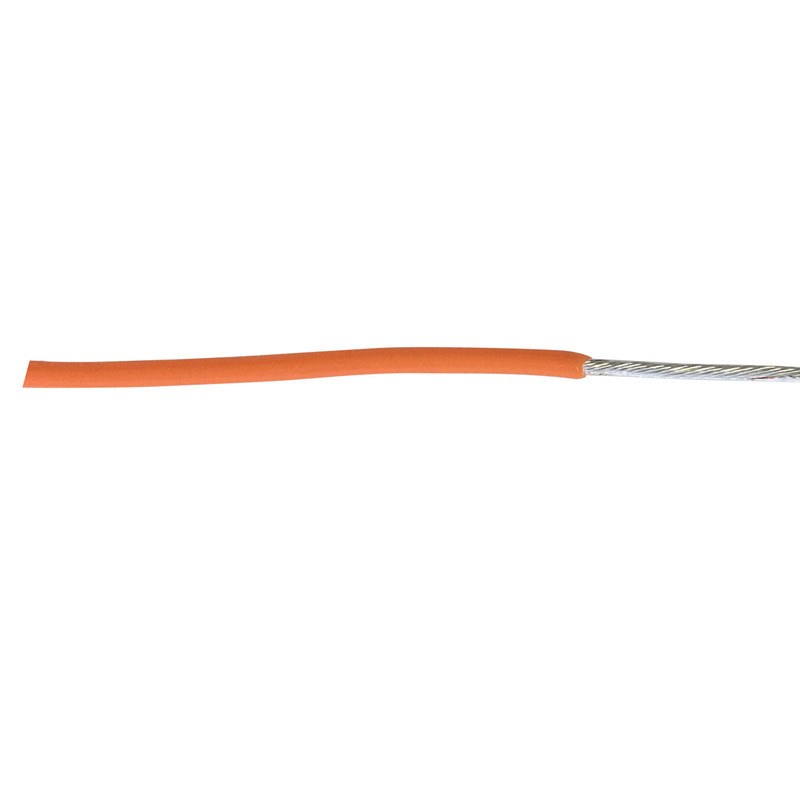

Yüksek Sıcaklık PTFE İzoleli 16 18 22Awg high temperature Tel Üreticisi
Geniş bir sıcaklık, yağ direnci, aşınma direnci, asit ve alkali direnci ve çeşitli kimyasal reaktifler, yaşlanma direnci, yanmaz ve diğer mükemmel performansa sahip tel, teli son derece zorlu ortamlarda güvenli kullanımda koruyabilir.
Başvuru:
1. Yüksek sıcaklık ortamında çeşitli uçak, hava gemileri, zırhlı araçlar, gemilerin dahili elektrikli ekipmanlarını bağlamak için.
2. Metalurji, petrol, kimya ve enerji santralleri gibi endüstriyel ve madencilik işletmelerinde ve çeşitli elektrikli ev aletleri, aletler ve otomatik cihazlar için yüksek sıcaklık koşulları ve zorlu ortamlarda bağlantı hattı olarak kullanılır.
1. Anma gerilimi: 125V, 300V, 600V
2. Çalışma sıcaklığı: -60 ~ 250 ℃, kısa süreli sıcaklık 350 ℃
3. İletken çıplak bakır telli, gümüş kaplı bakır telli veya nikel kaplı bakır telli
4. İzolasyon: PTFE film (PTFE film sarılı izolasyon)
5. Renk: kırmızı/sarı/mavi/beyaz/siyah/gri/kahverengi/mor/yeşil vb.
6. Test voltajı: 1000V, 1500V, 2500V
Kondüktör | Yalıtım kalınlığı mm |
Tel dış çapı mm |
İzolasyon direnci | |||||||||
Nominal kesit alanı mm2 |
tek tel x çap | İletken Çapı mm |
110V | 250V | 600V | AFR-250 tipi | AFRP-250 tipi | MΩ·km | ||||
mm | 110V | 250V | 600V | 110V | 250V | 600V | ||||||
0.013 | 7×0.05 | 0.15 | 0.1 | 0.15 | 0.25 | 0.38 | 0.49 | 0.71 | 0.7 | 0,82 | 1.02 | 5×103 |
0.035 | 7×0.08 | 0.24 | 0.1 | 0.15 | 0.25 | 0.47 | 0,58 | 0.81 | 0.85 | 0.91 | 1.14 | |
0.06 | 7×0.10 | 0,3 | 0.1 | 0.15 | 0.25 | 0,55 | 0.65 | 0.87 | 0.9 | 0.97 | 1.2 | |
0.08 | 7×0.12 | 0.36 | 0.1 | 0.15 | 0.25 | 0,6 | 0.7 | 0.93 | 1 | 1.03 | 1.26 | |
19×0.07 | ||||||||||||
0.1 | 7×0.14 | 0.42 | 0.1 | 0.15 | 0.25 | 0.7 | 0,83 | 1 | 1.05 | 1.15 | 1.3 | |
19×0.08 | ||||||||||||
0.14 | 7×0.16 | 0,5 | 0.1 | 0.15 | 0.25 | 0.73 | 0.85 | 1.05 | 1.05 | 1.18 | 1.45 | |
19×0.10 | ||||||||||||
0,2 | 7×0.20 | 0,6 | 0.15 | 0,3 | 0.85 | 0.97 | 1.3 | 1.3 | 1.4 | 1.7 | ||
19×0.12 | ||||||||||||
0.35 | 7×0.25 | 0,8 | 0.15 | 0,3 | 1.2 | 1.5 | 1.6 | 1.9 | ||||
19×0.16 | ||||||||||||
0,5 | 7×0.30 | 0.9 | 0.15 | 0,3 | 1.3 | 1.6 | 1.7 | 2 | ||||
19×0.18 | ||||||||||||
0,8 | 7×0.37 | 1.1 | 0,2 | 0,3 | 1.65 | 1.85 | 2.05 | 2.3 | ||||
19×0.23 | ||||||||||||
1 | 19×0.26 | 1.3 | 0,2 | 0,3 | 1.88 | 2 | 2.25 | 2.45 | ||||
1.2 | 19×0.28 | 1.4 | 0,2 | 0,3 | 1,95 | 2.15 | 2.38 | 2.55 | ||||
1.5 | 19×0.32 | 1.6 | 0,2 | 0,3 | 2.15 | 2.35 | 2.63 | 2.83 | ||||
2 | 19×0.37 | 1.85 | 0,2 | 0,3 | 2.4 | 2.6 | 2.97 | 3.08 | ||||
2.5 | 19×0.14 | 2.34 | 0,2 | 0.35 | 2,95 | 3.2 | 3.43 | |||||
49×0.26 | ||||||||||||
3 | 49×0.28 | 2.52 | 0,2 | 0.35 | 3.1 | 3.37 | 3.5 | |||||
4 | 49×0.32 | 2.88 | 0.35 | 3.52 | 4.12 | |||||||
6 | 49×0.39 | 3.51 | 0.35 | 4.15 | 4.75 |
Not: Şartname ve çekirdek no.yukarıdaki düzenlemelerle sınırlı değildir, özelleştirilebilirler.
